مجموعه سلولی کیسه ای لیتیوم یونی برای باتری کیسه ای
فهرست زیر راهنمای گام به گام نحوه تولید سلول کیسهای لیتیوم یونی با استفاده از تجهیزات و مواد MRBEST است.
مجموعه سلولی کیسه یون لیتیوم برای باتری کیسه ای نشان داده شده دارای اندازه ها و مشخصات مختلفی است، بنابراین می توان آن را برای برآورده کردن نیازهای شما سفارشی کرد.
فرآیند 1: آماده سازی ورق الکترود
|
جریان فرآیند |
تجهیزات را توصیه کنید |
|
کوره برای پخت مواد فعال خام (کاتد و آند)
|
|
|
دستگاه فرز برای آسیاب مواد به ذرات کوچکتر |
|
|
میکسر برای مخلوط کردن مواد فعال، رسانا و چسبنده به خمیر در خلاء |
|
|
خمیر پوشش دهنده به روکش روی کلکتور فعلی. بخاری را وصل کنید تا خشک شود |
|
|
رول پرس (تقویم) برای چرخاندن الکترود به ضخامت مناسب |
|
|
روش را انتخاب کنید |
انباشته شدن یا سیم پیچ |
|
تمام مواد مصرفی و مواد موجود است به عنوان مثال فیلم Al، ترمینال نوار فلزی، زبانه ها |
|
فرآیند 2: مونتاژ سلول
|
رویه |
جریان فرآیند |
تجهیزات را توصیه کنید |
|
انباشته شدن |
6:ماشین قالب الکترودبرای بریدن الکترود با سرب |
|
|
7: ماشین انباشتهپشته کردن لایه هایی به شکل آند + جداکننده + کاتد + جداکننده + … |
|
|
|
سیم پیچ |
6: دستگاه برشبرای بریدن ورق الکترود به نوار |
|
|
7: ماشین سیم پیچبه باد دادن لایه ها را به شکل آند + نوار می کند جداکننده + کاتد + جداکننده + |
|
|
|
|
8: دستگاه جوش التراسونیکابتدا جمع کننده جریان را جوش داده و سپس با هم زبانه ببندید |
|
|
|
9: آشکارساز اتصال کوتاهبرای آزمایش اگر سلول دارای اتصال کوتاه است |
|
|
|
10: فر وکیومبرای خشک کردن سلول در صورت عدم اتصال کوتاه |
|
فرآیند 3: تشکیل کیس و آب بندی
|
جریان فرآیند |
تجهیزات را توصیه کنید |
|
11: ماشین شکل دهی فنجانمشت زدن به فنجان شکل و گیرنده گاز را روی ورق لمینیت آلومینیومی قرار دهید و سپس سلول را در فنجان قرار دهید |
|
|
12: دستگاه آب بندی حرارتی بالا و کناربرای مهر و موم کردن سمت بالا و کوتاه تر پس از دوبل کردن |
|
|
جعبه دستکش: |
|
|
13:سیستم پر کردن الکترولیتبرای پر کردن الکترولیت در جعبه خلاء/دستکش |
|
|
14: با حذف هوا از الکترولیت گاز زدایی کنید |
|
|
15:دستگاه آب بندی اولیه خلاءبه طرف بلندتر (سمت گیرنده گاز) پس از پر شدن الکترولیت در خلاء |
|
|
آنالایزر باتریبرای شارژ/تخلیه سلول برای تشکیل باتری و هدایت گاز غیر ضروری ناشی از واکنش شیمیایی الکترود به گیرنده گاز. |
|
|

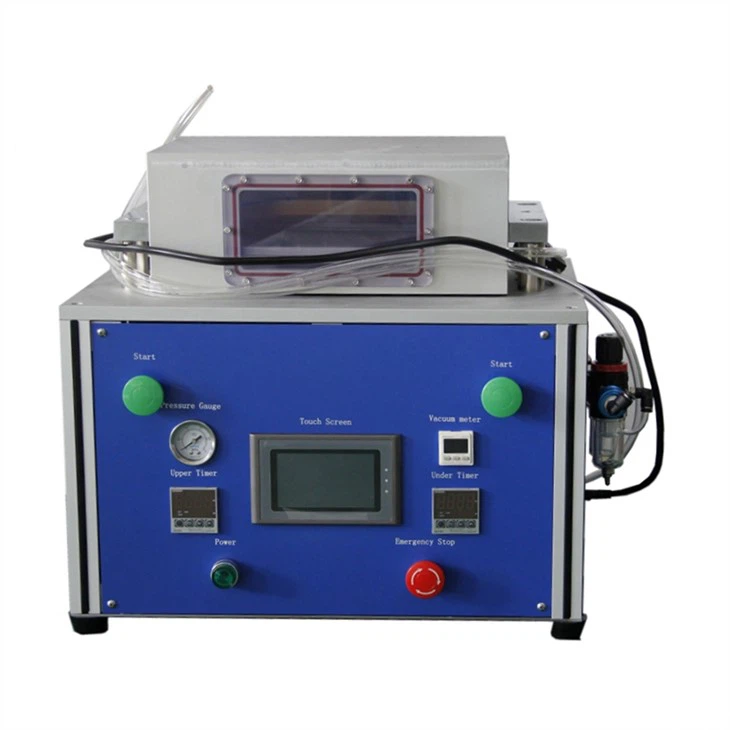

17: قطع گیرنده گاز و دستگاه آب بندی وکیوم برایآب بندی نهاییدر لبه برش تحت شرایط خلاء در جعبه دستکش |
|
فرآیند 4: تست باتری
|
19: آنالایزر باتریبرای آزمایش عملکرد سلول کیسه ای |
|
|
20: تست امپدانس باتریr برای اندازه گیری مقاومت داخلی باتری |
|
